EBSD分析第一步，也是最致命的一步：你真的懂晶体结构吗？

一个耗费数周、投入巨大成本的研发项目，最终拿到手的EBSD报告却价值寥寥。工程师们指着图中大片无法标定的黑点（我们称之为Zero Solution），或者一张看似完美却与事实相悖的物相图，眼神里充满了困惑与挫败：“为什么我的图扫出来是‘花’的？”“为什么软件把我的α相和β相搞混了？”

问题的根源，往往不出在昂贵的设备，也不在你千辛万苦制备的样品上，而在于一个最基础、却最容易被忽视的环节：对“晶体结构”的理解，以及如何将这种理解准确地传递给EBSD分析系统。

这不仅仅是背诵BCC、FCC、HCP那么简单。在EBSD的世界里，晶体结构是开启一切分析的“钥匙”，一旦用错，满盘皆输。

1. 晶体结构：EBSD分析的“数字身份证”

教科书会告诉你，晶体是原子在空间中规律排列的固体，并根据对称性分为7大晶系、14种布拉维点阵。这很对，但对于EBSD分析来说，这些知识只是“人口普查”，我们要的是每个物相精确到个体的“身份证”——晶体结构文件（.cif, crystal information file）。

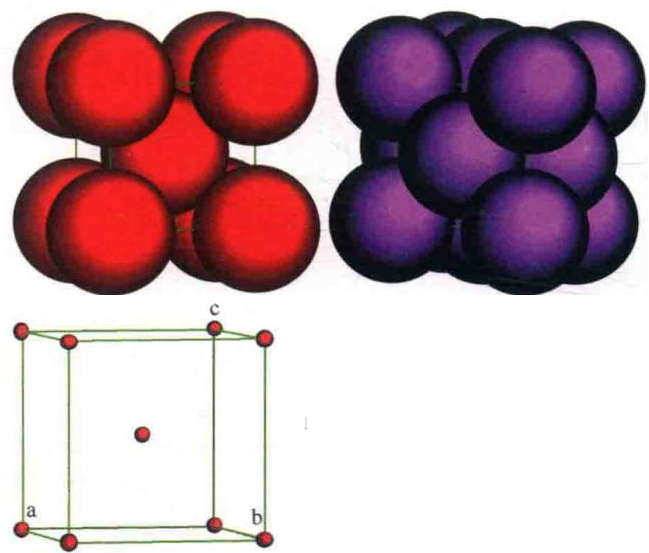

图1 α-铁（BCC）与铝（FCC）的晶体结构，它们是EBSD分析中最常见的结构类型

EBSD的工作原理，本质上是“模式匹配”。电子束打在样品上，激发出菊池花样（EBSP），这相当于待识别的“指纹”。探测器捕捉到这个“指-纹”，然后与数据库中已知的“指纹库”进行比对。这个“指纹库”，就是我们为软件提供的晶体结构文件。

这里的第一个“坑”就出现了： 你的“身份证”信息准确吗？

• 晶格常数（a, b, c, α, β, γ）的偏差：你是否直接从文献或软件自带数据库里随便找了一个？对于固溶强化合金、高熵合金或者有相变的材料，实际的晶格常数可能因为溶质原子、温度或应力而发生变化。一个微小的晶格常数偏差，就可能导致菊池带的宽度和角度计算错误，使得匹配度（我们常说的Fit值）急剧下降，标定率惨不忍睹。
• 原子占位信息：对于一些复杂的金属间化合物或陶瓷相，原子占位不完整或错误，生成的理论菊池花样就会失真，系统自然无法正确识别。

金句： EBSD分析的“垃圾进，垃圾出”原则，始于晶体结构文件的选择。一份粗糙的、不匹配的.cif文件，是对后续所有分析工作的毁灭性打击。

2. 伪相对称性：EBSD物相鉴定的“终极陷阱”

如果说晶格常数不准是“失误”，那么“伪相对称性”（Pseudo-symmetry）问题就是EBSD分析中一个巨大的“陷阱”，足以让缺乏经验的分析人员得出完全错误的结论。

什么是伪相对称性？简单说，就是两种或多种不同的晶体结构，在某些晶带轴下，它们的菊池花样看起来惊人地相似，甚至几乎无法分辨。

一个经典的案例：钛合金中α相（HCP）和β相（BCC）的区分。

根据著名的Burgers取向关系，{0001}α || {110}β 且 <11-20>α || <111>β。当电子束恰好沿着这些共有的对称方向入射时，α相和β相产生的菊池花样会高度重叠。如果分析软件的算法不够智能，或者操作者没有针对性地进行设置，它就会像一个“脸盲症患者”，随机地把α相标定成β相，或者反过来。

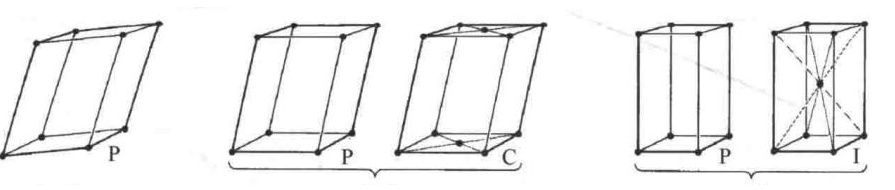

图2 14种布拉维点阵示意图，不同晶系间的对称性差异是EBSD区分物相的基础，但当对称性相似时，挑战就出现了。

后果是什么？

你得到的可能是一张错误的相图，据此计算出的相比例、相尺寸、相分布将完全偏离事实。基于这样的数据去优化热处理工艺或分析失效原因，无异于缘木求鱼。在航空航天、核电等对材料性能要求极致的领域，这种错误是不可接受的。

那么，专家如何破局？

这正是专业EBSD实验室的核心价值所在。在精工博研，我们面对这类挑战时，绝不会简单地点击“开始扫描”。

1. 精细化的花样审查：我们会仔细检查不同物相的理论菊池花样，找到那些即使在伪相对称条件下依然存在微小差异的“特征谱带”。
2. 定制化的标定策略：我们会手动调整标定参数，强制软件更多地依赖这些“特征谱带”进行匹配，而不是依赖那些模糊的、易混淆的区域。
3. 多技术交叉验证：在必要时，我们会结合TEM（透射电镜）的选区衍射或EDS（能谱仪）的成分分析，对EBSD的物相标定结果进行验证，确保结论的绝对可靠。

金句： 伪相对称性，是区分EBSD新手与专家的试金石，也是EBSD分析从“看图”到“解题”的分水岭。
